Le four de raffinage des scories électroélectriques (ESR)
Forneau de raffinage d'électroslag ESR compétitif Forneau unique d'électroslag pour la fusion des aciers alliés spéciaux Poids T 50 T Forneau de raffinage d'électroslag

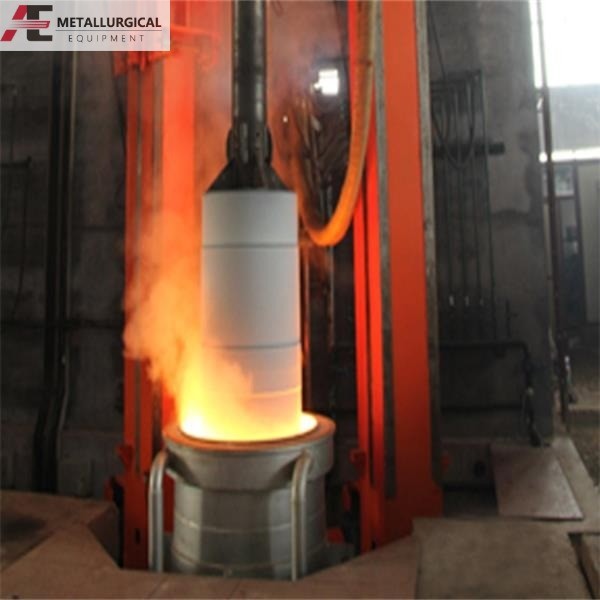

Le four de raffinage d'électroslag est une sorte d'équipement spécial de fusion qui utilise la chaleur générée par le courant de remise en fusion pour faire fondre l'électrode consommable insérée dans la piscine de slag.Après la fonte des gouttes métalliques sont nettoyés par le liquide de la slag, ils cristallisent en lingots d'électroslag dans le cristalliseur refroidi à l'eau.
La remise en fusion des scories par électroslag est une méthode de fusion utilisant la chaleur de résistance générée lorsque le courant passe à travers la scorie comme source de chaleur.Son objectif principal est de purifier le métal et d'obtenir un lingot d'acier à structure cristalline uniforme et dense- l'acier refait fondre par électroslag a une pureté élevée, une teneur en soufre très faible, une dispersion fine des inclusions non métalliques, une surface lisse du lingot, une cristallisation uniforme et dense,pas de taches blanches et séparation annuelle des anneauxLes propriétés mécaniques de l'acier de fonte peuvent atteindre ou dépasser l'indice de la même forge d'acier.Rémélangeur d'électroslag dans les pièces forgées de grande et moyenne taille, la production de module en blanc dans une position de monopole, dans l'acier à outils, l'acier de marage, l'acier à billet biphasé, le laminage à froid, l'acier électroslag présente un avantage,Les pièces en forme de fonderie de fusion d'électroslag ont une forme unique, la production annuelle d'acier électroslag en Chine a atteint des centaines de milliers de tonnes.
La métallurgie des électroslag a trois fonctions de base: chauffage, raffinage et cristallisation séquentielle.

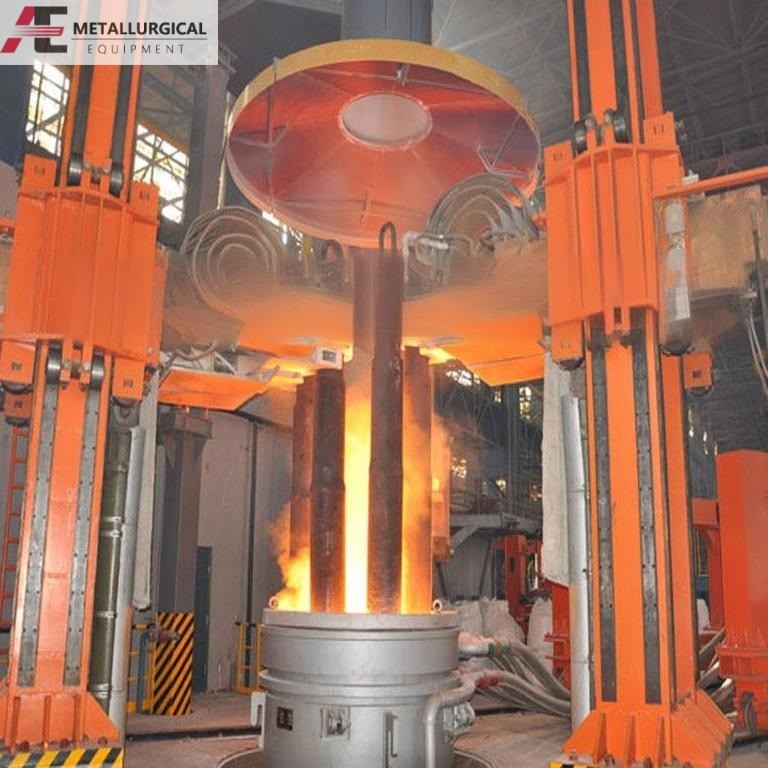

Selon la forme du bras de support et de la voiture de lingots, le four électroslag peut être divisé en: modèle à bras unique, modèle à bras double, type alternant à bras double,de type fixe à double bras rotatif alternant, type de pompage alternant à double bras tournant.
Tableau des paramètres techniques du four de raffinage de la slag électrique
|
Capacité nominale |
Phases |
Diamètre du lingot |
Capacité du transformateur |
Les notes |
|
0.2T |
une seule phase |
Φ 200 mm |
240KVA |
Recommandé bras unique |
|
0.5T |
une seule phase |
Φ 300 mm |
400KVA |
Recommandé bras unique |
|
1.2T |
une seule phase |
Φ 380 mm |
630KVA |
Je recommande le double bras. |
|
2T |
une seule phase |
Φ 500 mm |
800KVA |
Je recommande le double bras. |
|
3T |
une seule phase |
Φ 600 mm |
1000KVA |
Je recommande le double bras. |
|
5T |
une seule phase |
Φ 700 mm |
1400KVA |
Je recommande le double bras. |
|
8T |
une seule phase |
Φ 850 mm |
1800KVA |
Je recommande le double bras. |
|
10T |
une seule phase |
Φ 900 mm |
2300KVA |
Je recommande le double bras. |
|
15T |
une seule phase |
Φ 1000 mm |
2600KVA |
Je recommande le double bras. |
|
20T |
une seule phase |
Φ 1200 mm |
3200KVA |
Je recommande le double bras. |
|
10T |
Trois phases |
Φ 900 mm |
2300KVA |
Un bras double |
|
15T |
Trois phases |
Φ 1000 mm |
2400KVA |
Un bras double |
|
20T |
Trois phases |
Φ 1200 mm |
2700KVA |
Un bras double |
|
40T |
Trois phases |
Φ 1550 mm |
4200KVA |
Un bras double |
|
80T |
Trois phases |
Φ 2000 mm |
8100KVA |
Un bras double |
|
120T |
Trois phases |
Φ 2300 mm |
9600KVA |
Un bras double |
